| Артикул: | VPMDPVFH4 |
| Код товара: | 00-00009736 |
| Производитель: | Valled |
| Размер: | 16X9X3 СМ |
| Вес: | 0.05 |
| Гарантия: | 1 год |
VOLVO FH4 Полный комплект ДХО + Поворотник (белый дхо, оранжевый поворотник)
Назначение:
Комплект представляет из себя набор печатных плат для полноценного ремонта и «тюнинга» ДХО VOLVO FH4 всех годов выпуска. В комплекте есть всё необходимое для двух фар – платы драйверов, перемычки, провода подключения поворотника, набор пинов и коннекторов для ремонта подгоревшей проводки или переделки «Китайской» проводки в оригинал. По посадочным местам подходит как на оригинальные радиаторы, так и на радиаторы Depo. Так же на некоторые «Китайские без бренда».
Применение:
Грузовик: VOLVO FH4
Годы выпуска: 2012-2021.
Тип фар: любой тип фар – галоген, ксенон, AFS
Технические характеристики:
Цветовая температура ДХО: Белый - 5500K (Максимально приближен к заводскому цвету дневных ходовых огней.)
Диапазон рабочих напряжений: 18-28B
Потребляемый максимальный ток: MAX 1А
Тип светодиодов: Osram Compact CE

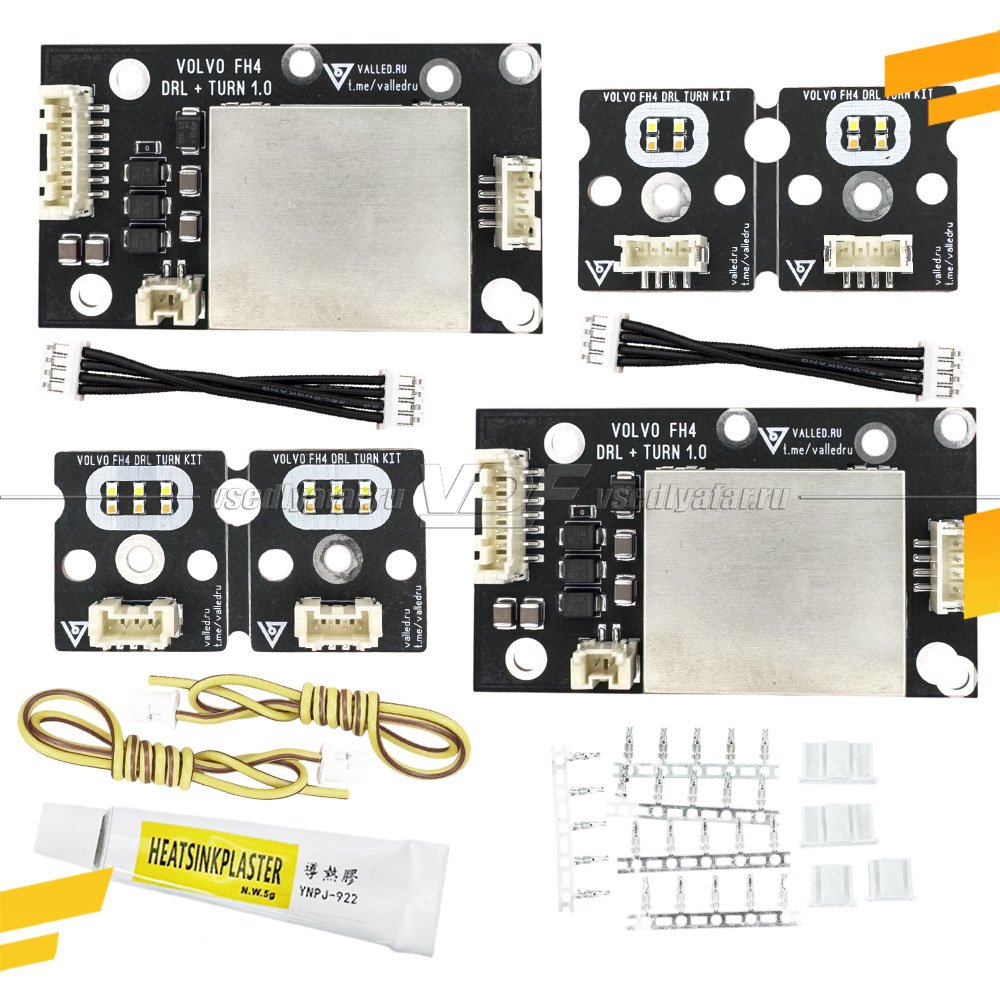

Комплектация (полный комплект на 2 фары):

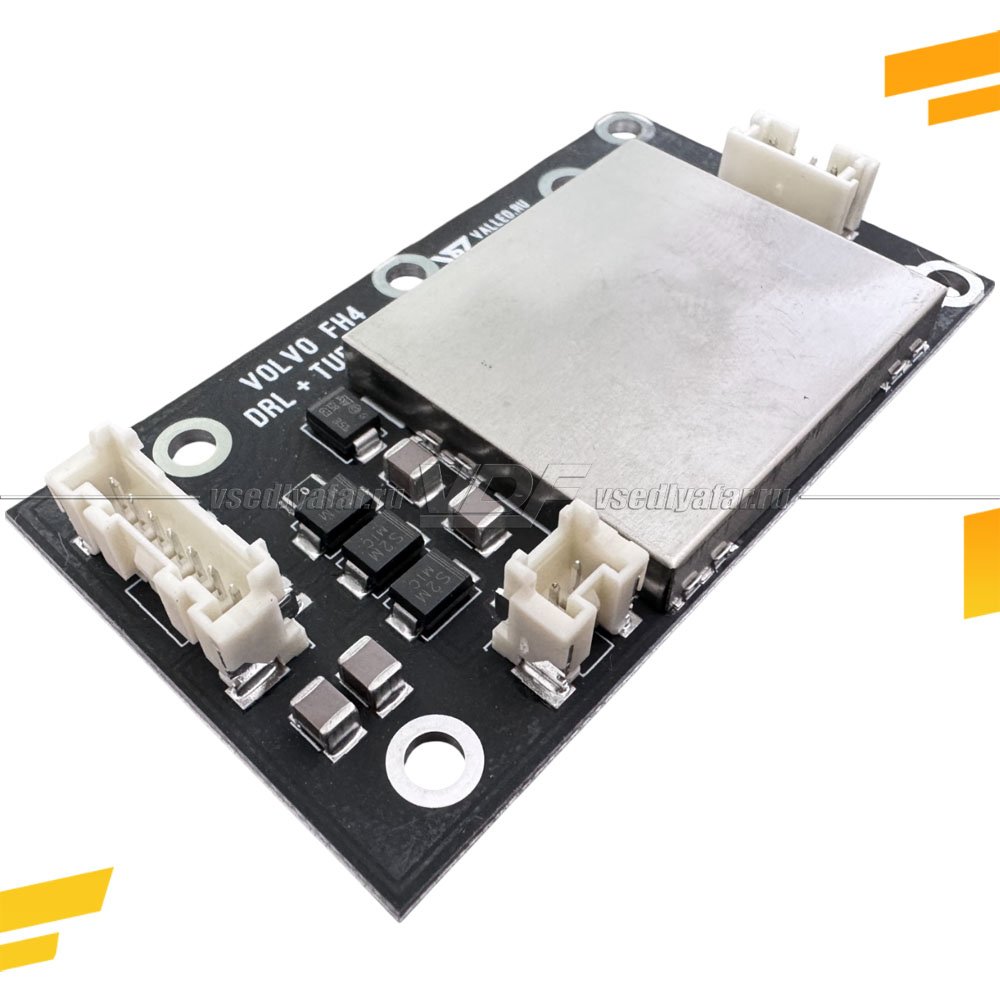

- Платы управления (драйверы) 2шт

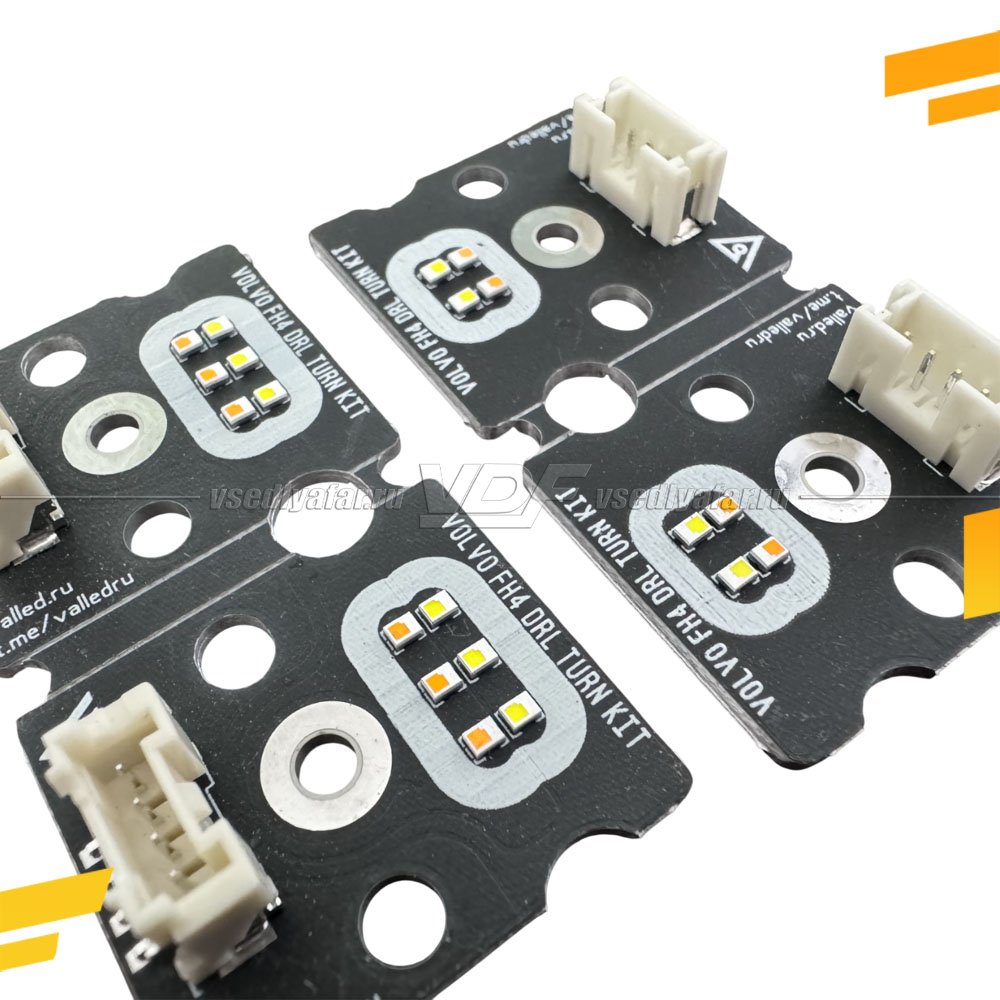

- Пластины подсветки (любой цвет) 4шт
- Перемычки «драйвер-подсветка» 2шт
- Провод подключения поворотника 2шт
- Комплект коннекторов и пинов
- Теплопроводящий клей

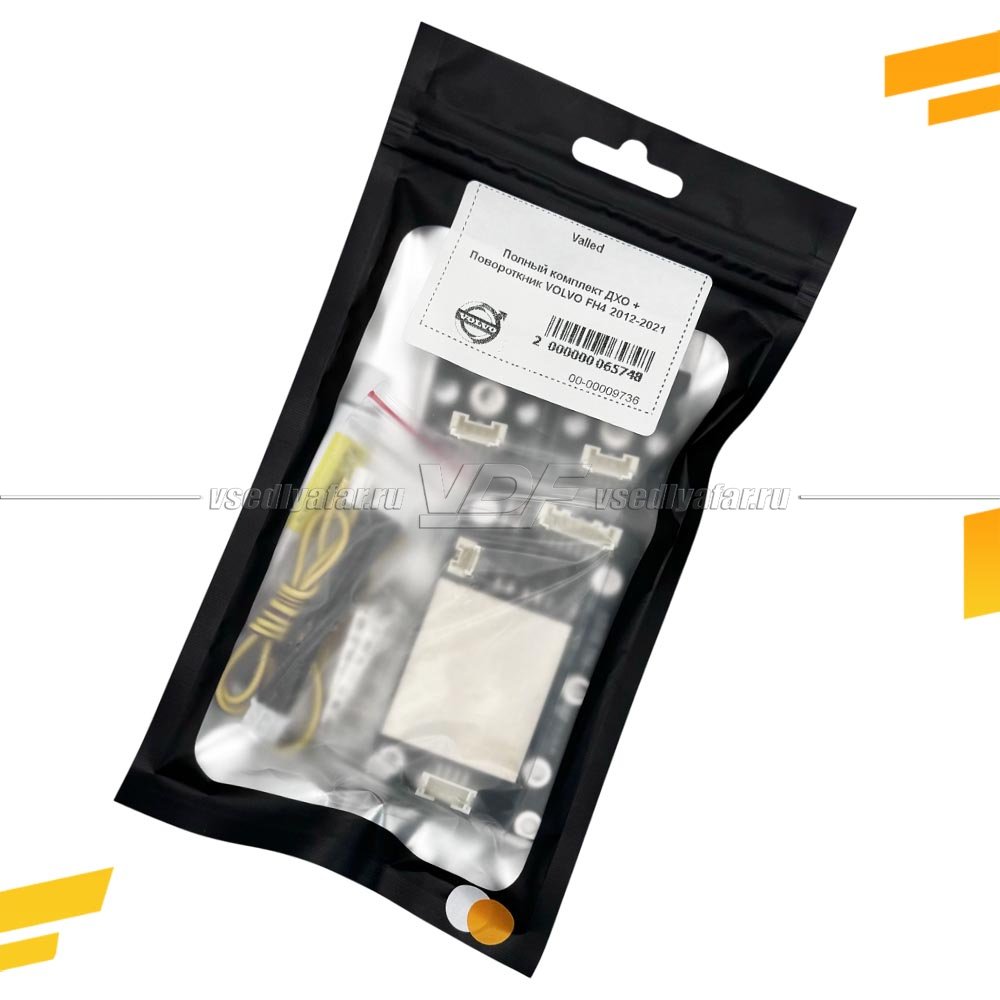

Размер упаковки (см): 14х9х4
Вес (гр): 50
Преимущества и особенности:
Комплект имеет расширенный функционал – ДХО, ГАБАРИТ (аналогичны штатному), ПОВОРОТНИК.
Платы полностью совместимы с оригинальными, разработаны специально для VOLVO FH4 всех годов выпуска.
Идентичные параметры — форма, посадочные места и характеристики аналогичны штатным, но используется намного более качественный материал - алюминиевая подложка - лучше проводит тепло на радиатор.
Обязательна замена всех плат одновременно, чтобы избежать отличий в цвете свечения.
Применяются на головной свет (реснички габаритов).
Подходят для оригинальных фар VOLVO FH4 всех годов выпуска
Особенности установки:

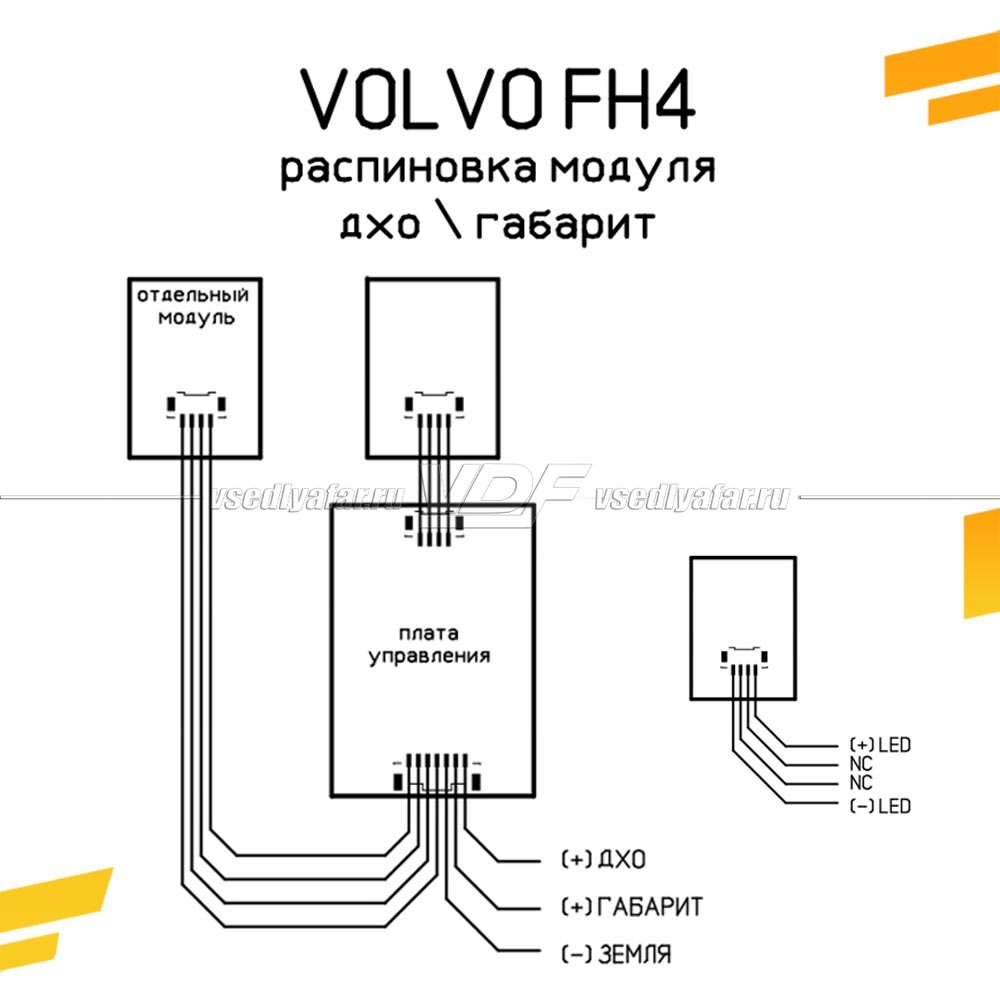

Платы сделаны под «оригинальную» проводку – коннекторы, разъёмы, распиновка. На оригинальные радиаторы и оригинальную проводку подключается «пин в пин». На Depo «Китайские» радиаторы – геометрически платы устанавливаются без проблем. Проводку необходимо будет переделывать (перепиновывать). См. доп материалы – схема распиновки оригинальной проводки.
Пошаговая инструкция по замене:
Снимите с фары два радиатора. Большой стоит снизу фары, малый стоит сверху фары. Снимите все платы со всех радиаторов, очистите следы старого термоинтерфейса. Нанесите на светодиодные платы по «горошине» теплопроводного клея из комплекта – диаметром 5-6мм. Прикрутите на места, соблюдая правило – на большом радиаторе пластина с 2 светодиодами, на малом радиаторе плата с 3 светодиодами (они разные по посадочным отверстиям). Не затягивайте с большим усилием. Установите платы управления (драйверы). Если у вас «Китайский» радиатор не имеет совпадающих с платой отверстий, отметьте и просверлите отверстие в радиаторе и закрепите саморезом\винтом, диаметр шляпки которого не выходит за металлизированные участки на плате. СВЕРЛИТЬ ПЛАТУ СТРОГО ЗАПРЕЩЕНО!
Если у вас проводка Depo или любая, отличная от оригинала, вы можете воспользоваться схемой распиновки оригинала и комплектом оригинальных пинов и коннекторов, чтобы привести проводку в надлежащий вид.
Подключите дополнительный провод (жёлтый) к (+) лампы поворотника внутри фары.
Использовать только качественную термопасту или термоклей, не рекомендуется КПТ-8.
Важно !!!
Поскольку комплект имеет «нештатные» режимы работы (поворотник), возможно появление ошибки о неисправности ДХО и габарита. Это нормально, и не является неисправностью комплекта. При этом появление ошибки никак не сказывается на режимы работы – всё будет работать исправно. Рекомендуется отключить эту ошибку программированием блока FCIOM.
Производитель и гарантия:
Бренд: ValLED
Страна производства: Россия
Гарантия: 1 год
